מסילת לאגר שליפה כפולה | מסילות לאגר
מסילת לאגר שליפה כפולה למשקל 50 קג'
מק"ט | מידות מסילה במצב סגור ופתוח |
40440 | מסילת לאגר שליפה כפולה 40 ס"מ (פתיחה 41 ס"מ) |
40450 | מסילת לאגר שליפה כפולה 50 ס"מ (פתיחה 51 ס"מ) |
40460 | מסילת לאגר שליפה כפולה 60 ס"מ (פתיחה 61 ס"מ) |
40465 | מסילת לאגר שליפה כפולה 65 ס"מ (פתיחה 66 ס"מ) |
40470 | מסילת לאגר שליפה כפולה 70 ס"מ (פתיחה 71 ס"מ) |

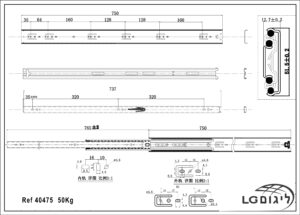

40475 | מסילת לאגר שליפה כפולה 75 ס"מ (פתיחה 76 ס"מ) |
40480 | מסילת לאגר שליפה כפולה 80 ס"מ (פתיחה 81 ס"מ) |
40490 | מסילת לאגר שליפה כפולה 90 ס"מ (פתיחה 91 ס"מ) |
404100 | מסילת לאגר שליפה כפולה 100 ס"מ (פתיחה 101 ס"מ) |
מפרט טכני ומידות למסילות לאגר שליפה כפולה עד 50 קג'
מסילת לאגר שליפה כפולה למשקל 100 קג'
מק"ט | מידות מסילה במצב סגור ופתוח |

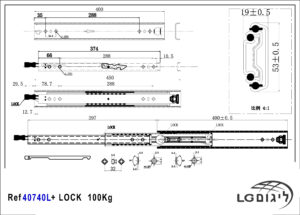

40740 | מסילת לאגר שליפה כפולה 40 ס"מ (פתיחה 41 ס"מ) |
40750 | מסילת לאגר שליפה כפולה 50 ס"מ (פתיחה 51 ס"מ) |
40760 | מסילת לאגר שליפה כפולה 60 ס"מ (פתיחה 61 ס"מ) |
40770 | מסילת לאגר שליפה כפולה 70 ס"מ (פתיחה 71 ס"מ) |
40780 | מסילת לאגר שליפה כפולה 80 ס"מ (פתיחה 81 ס"מ) |
40790 | מסילת לאגר שליפה כפולה 90 ס"מ (פתיחה 91 ס"מ) |
407100 | מסילת לאגר שליפה כפולה 100 ס"מ (פתיחה 101 ס"מ) |

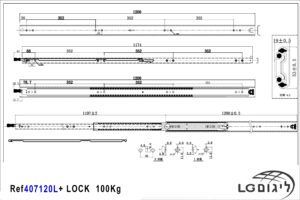

407120 | מסילת לאגר שליפה כפולה 120 ס"מ (פתיחה 121 ס"מ) |

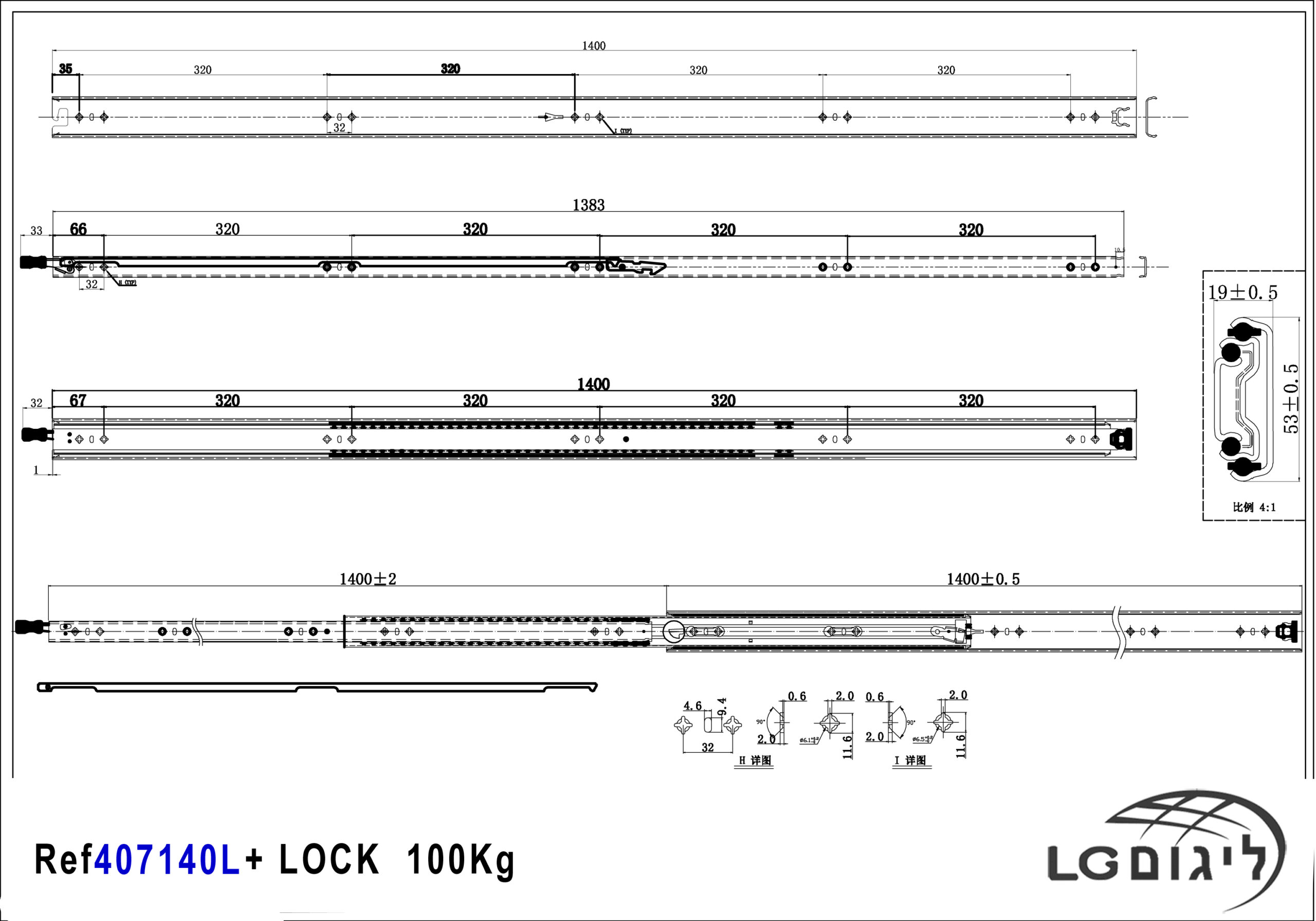

407140 | מסילת לאגר שליפה כפולה 140 ס"מ (פתיחה 141 ס"מ) |
407160 | מסילת לאגר שליפה כפולה 160 ס"מ (פתיחה 161 ס"מ) |

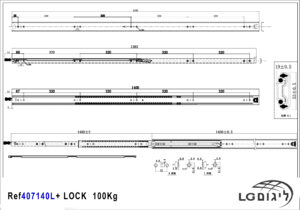

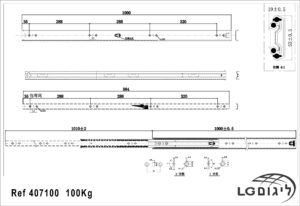

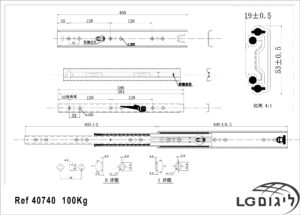

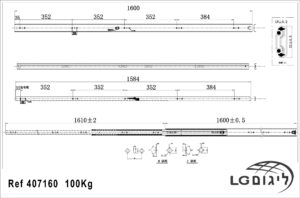

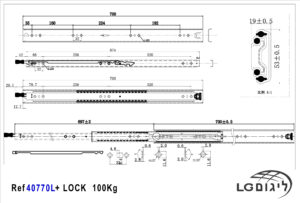

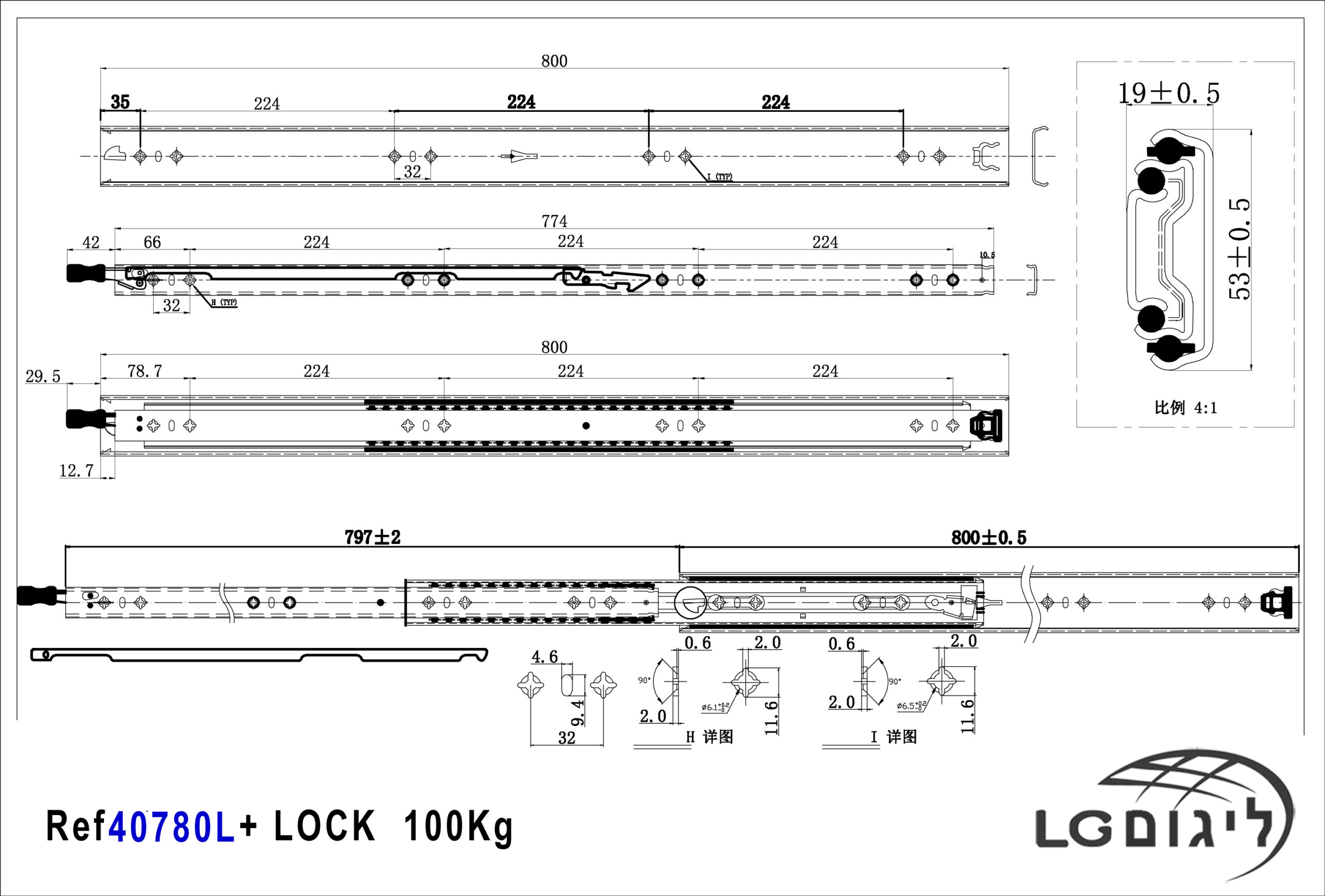

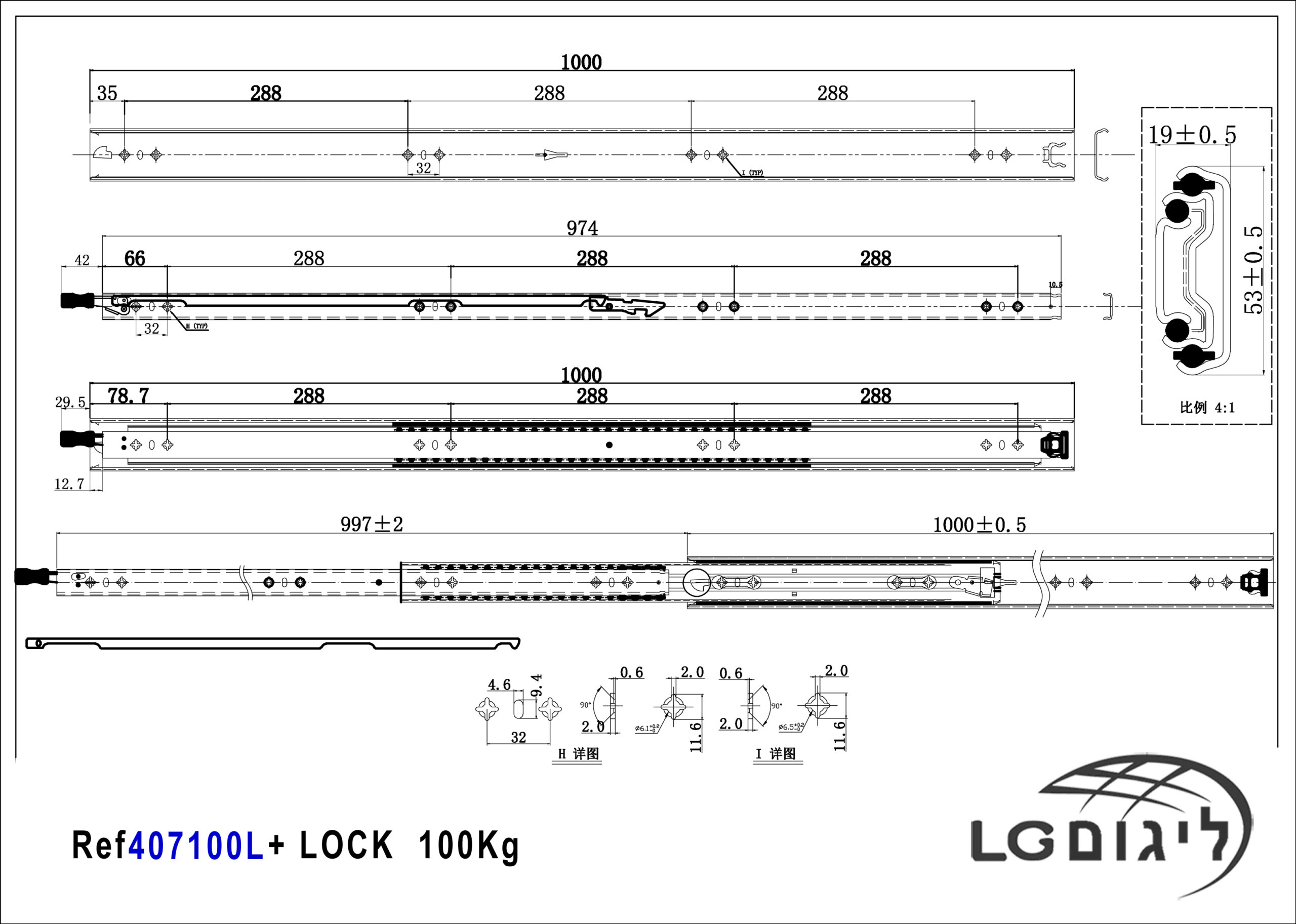

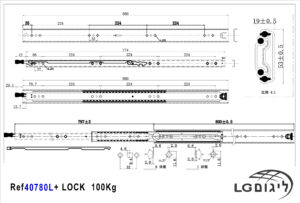

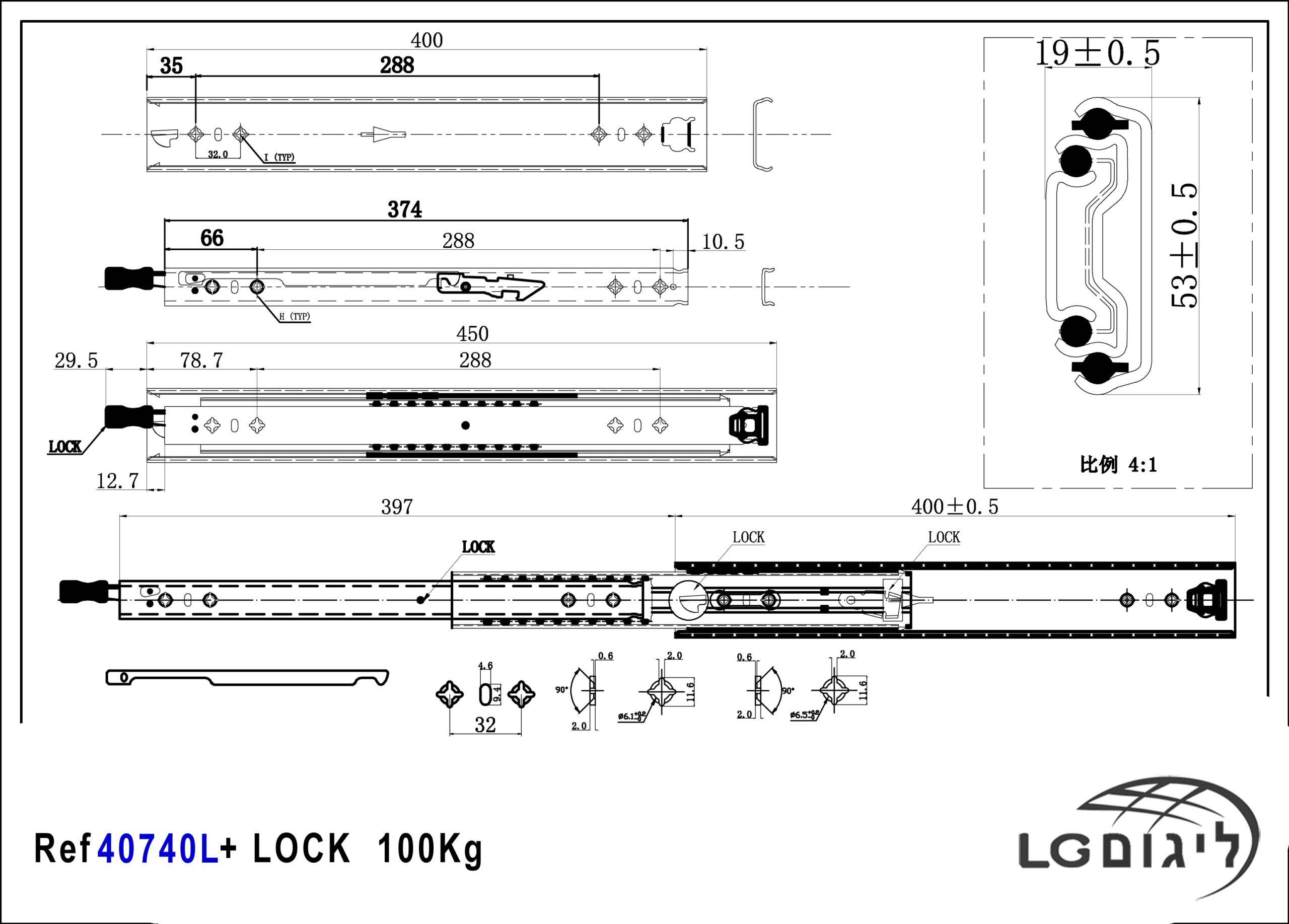

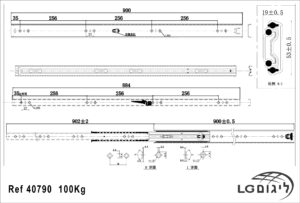

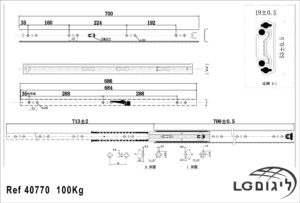

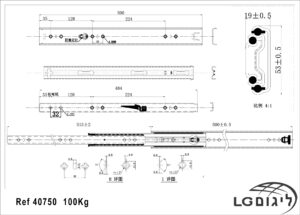

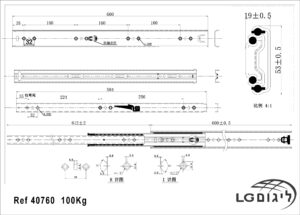

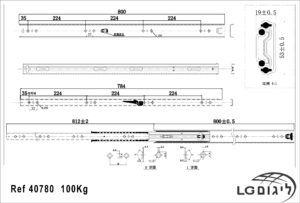

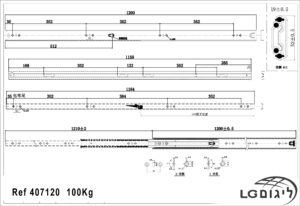

מפרט טכני ומידות למסילות לאגר שליפה כפולה עד 100 קג'
מסילות לאגר שליפה כפולה | מסילות לאגר | טיפים להתקנה
מסילות לאגר שליפה כפולה | מסילות לאגר
חברת ליגום מייבאת מגוון רחב של מסילות למגירות טלסקופיות לעומסים קלים וכבדים. מחירי מסילות לאגר טלסקופיות למגירות במחירים תחרותיים ללא פערי תיווך . בידקו והשוו מחירים ואיכויות לפני החלטה על קניית מסילות למגירות. ייעוץ טכני של חברת ליגום עומד לרשותכם בבדיקה לפני קנייה וגם ליווי טכני ושירות לאחר הקניה ובעתיד כלקוחות חברת ליגום.
מסילה למגירה טלסקופית מיועדת לשיפור והפחתת מאמץ בפתיחת וסגירת מגירות ומדפים, למגוון יישומים שדורשים פתיחה מלאה בעומס קל וכבד. מסילות טלסקופיות נקראות גם מסילות לאגר . מסילות לאגר שליפה מלאה , מסילות כדוריות , מסילות למגירות כבדות , מסילות טלסקופיות למשקל כבד.
מבנה מסילות לאגר שליפה כפולה | מסילות לאגר
המסילה הטלסקופית מתחלקת לשלושה חלקים. כאשר חלק אחד קבוע לדופן החיצונית של המערכת ושני החלקים הפנימיים הם אלו שנעים, בדרך זו מתאפשרת פתיחה מלאה דו שלבית של מסילה טלסקופית, לדוגמה מסילה סגורה באורך 80 ס"מ תיפתח לאורך 160 ס"מ. כך שמהלך הפתיחה יהיה 80 ס"מ.
- החלק החיצוני של מסילה טלסקופית מיוצר מעובי פח בהתאם לעומס הנדרש ובהתאם גם רוחב הפרופיל, לדוגמה מסילה טלסקופית למשקל של 50 קג' היא ברוחב 51 מ"מ ועובי פח של 1.5 מ"מ. מסילה טלסקופית למשקל 100 קג' מיוצרת מפח בעובי 2 מ"מ וברוחב 53 מ"מ . החלק החיצוני מוצמד לדופן חיצונית של המערכת בעת ההתקנה.
- חלק פנימי שנע על גבי מיסבים ומהווה חלק בלתי נפרד מהחלק החיצוני ולא ניתן לשליפה מהמסילה .
- חלק נשלף שנע על גבי מיסבים של חלק 2 . חלק זה נשלף על מנת להתקינו למגירה או מדף נשלף.
מיסבים כדוריים שמותקנים בתוך מסילת לאגר
שני חלקי המסילה הפנימיים נעים על גבי מיסבים שעומדים בשחיקה ועומס כבד וזאת על מנת להעניק למסילה בזמן פתיחה וסגירה עם עומס כבד תנועה חלקה ושקטה ועל מנת שמשקל המגירה או המדף ואו כל חלק אחר לא יורגש בזמן פתיחה וסגירה.
סוגי מסילות לאגר שליפה כפולה | מסילות לאגר

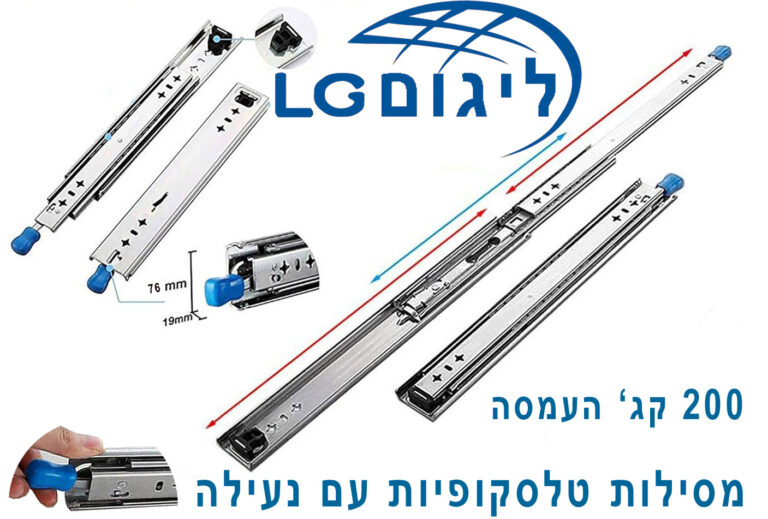

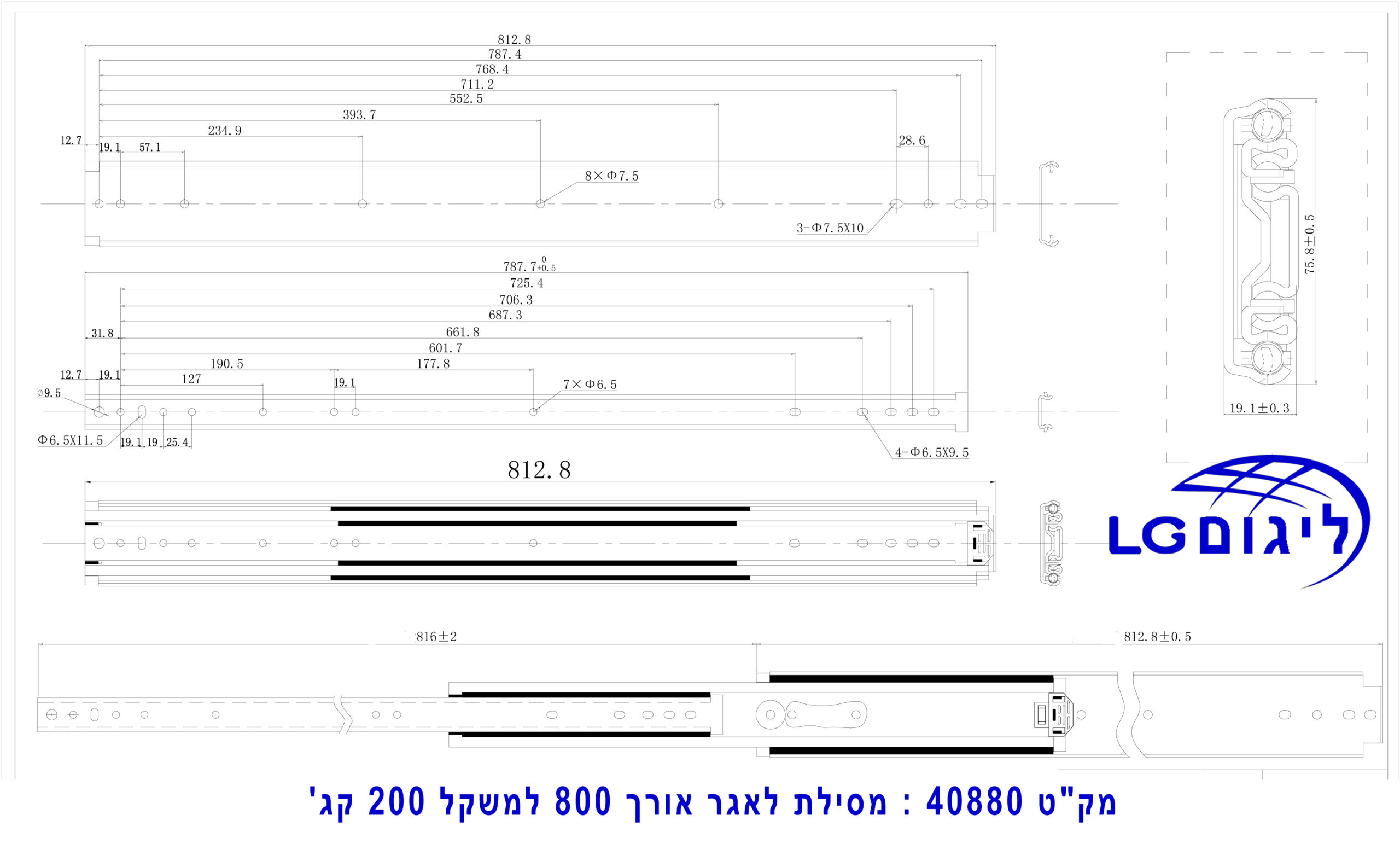

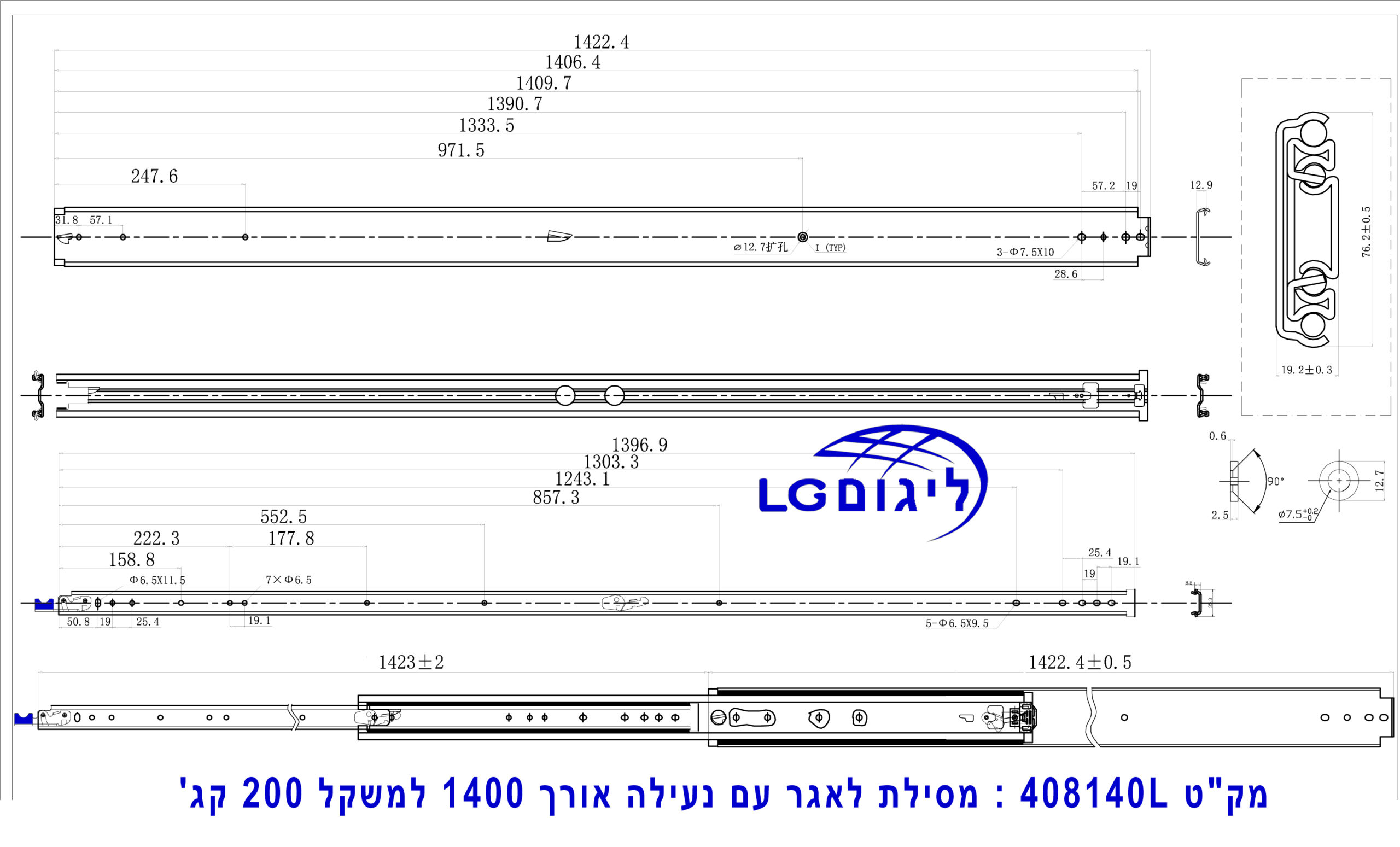

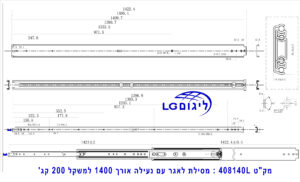

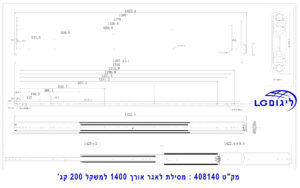

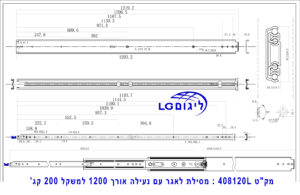

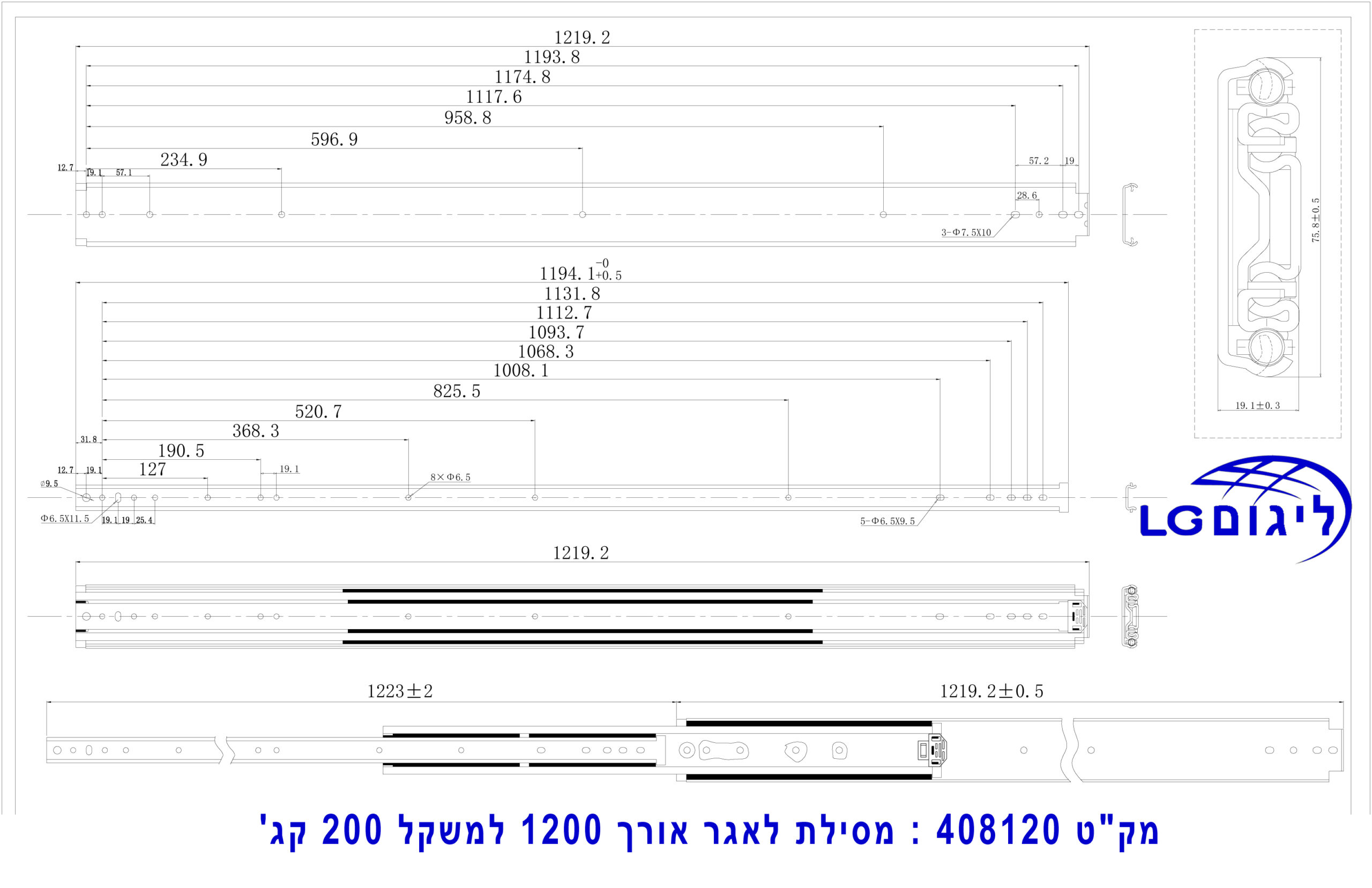

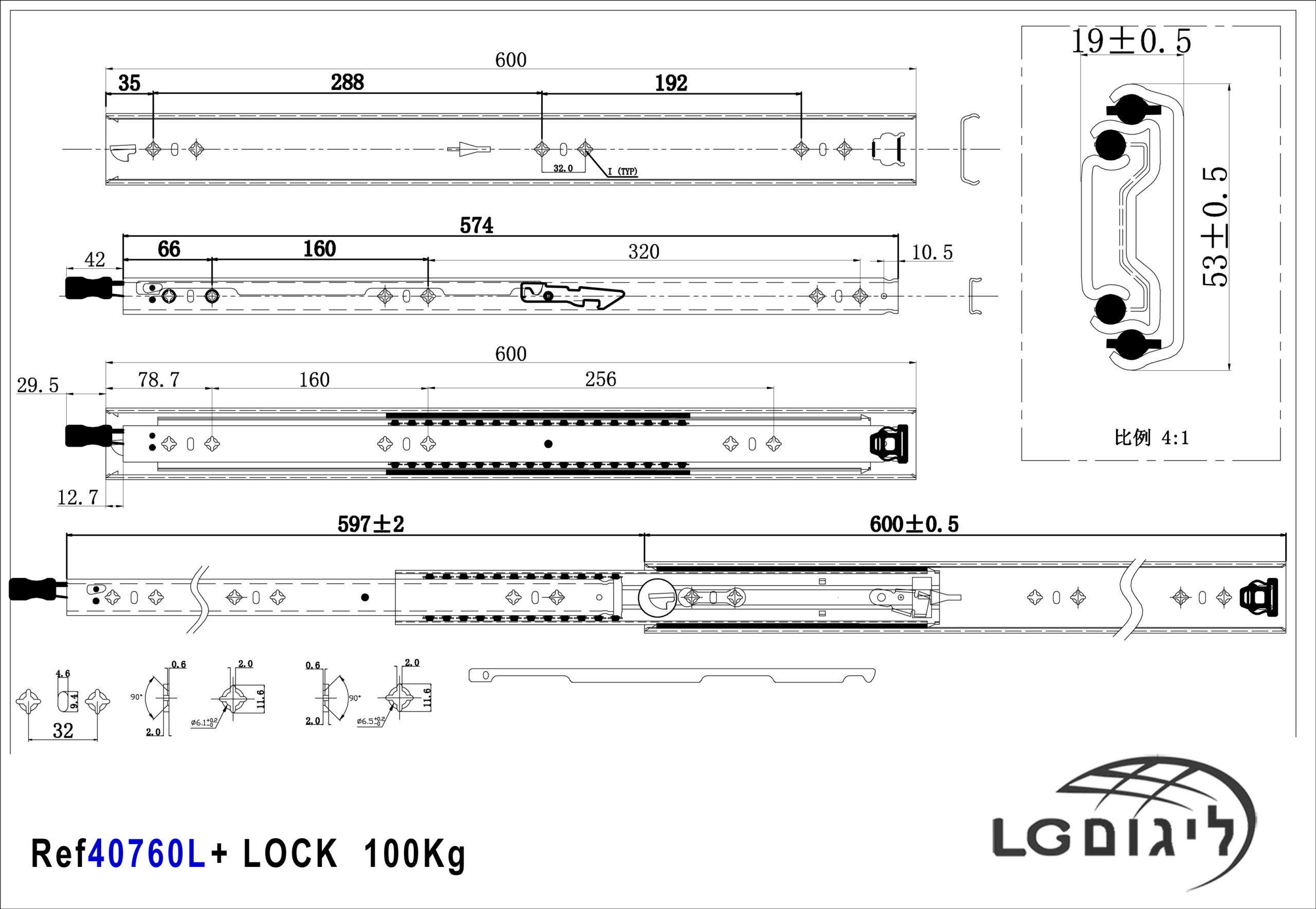

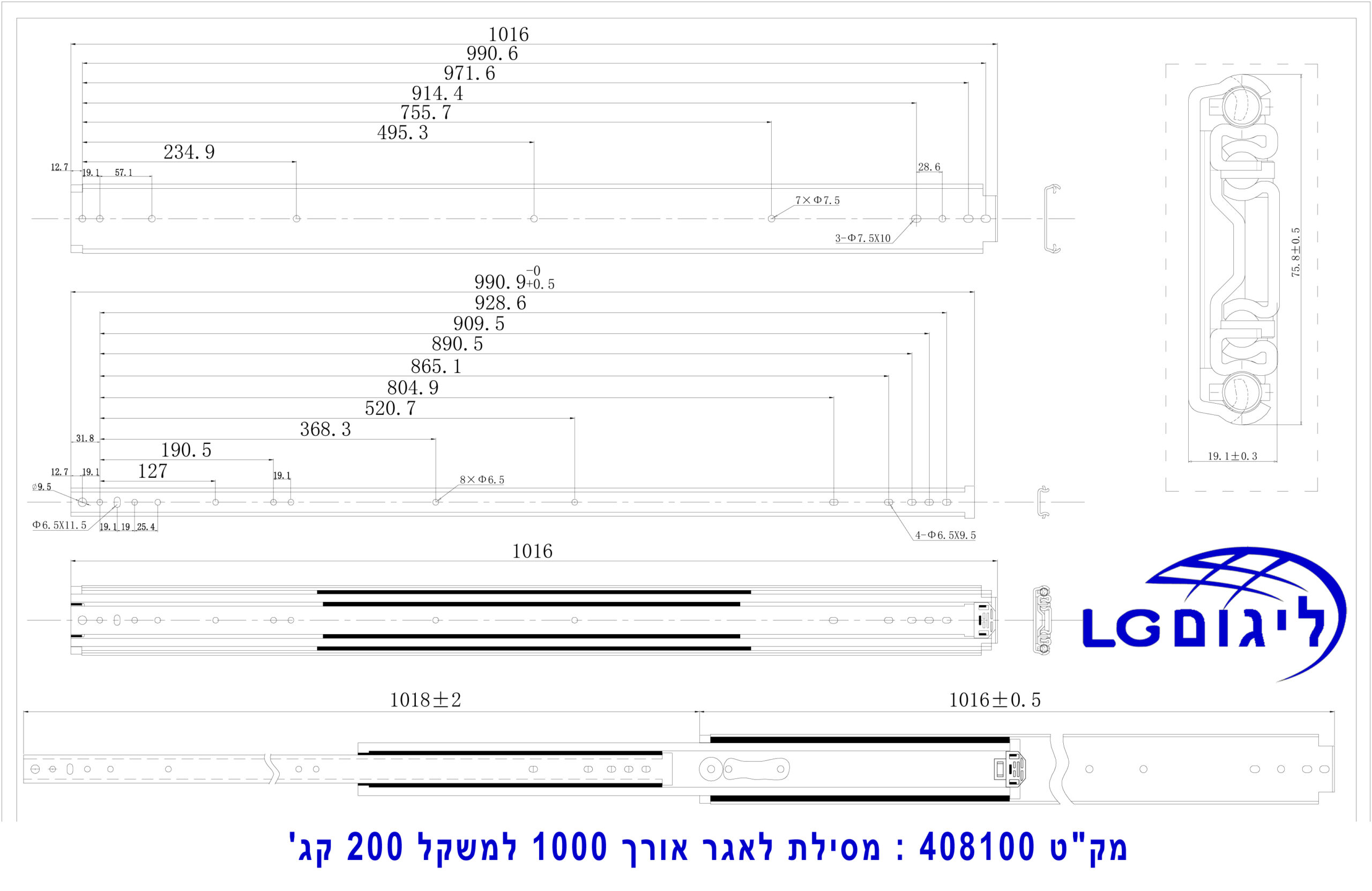

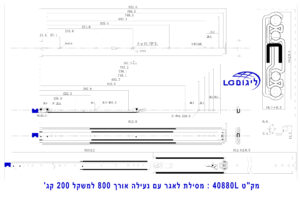

מסילות למגירות טלסקופיות למגירות מתחלקות לסוגים בהתאם למשקל המגירות . מסילות למגירות למשקל קל עד 50 קג' . מסילות למגירות למשקל כבד עד 100 קג' . מסילות למגירות למשקל כבד מאד עד 160 קג'. מסילות למגירות עם נעילה מובנת במסילה , נועל מסילה שהוא חלק בלתי נפרד מהמסילה וחוסך התקנה של נעילה בגוף המגירה . משמש גם למסילות למדפים. לזיווד רכבים מסחריים . לזיווד רכבי שטח שבה יש דרישה לנעילת מדף של מקררים ואביזרים של מטבח נייד ברכב שטח או קרוואן.
שימושים נפוצים של מסילות לאגר שליפה כפולה | מסילות לאגר
מסילות לאגר / מסילות טלסקופיות שליפה מלאה משמשים את תחום הריהוט לבית וריהוט לתעשייה . לתחום הרכב , זיווד רכבים מסחריים ורכבי שירות, זיווד רכבי שטח , זיווד מגירות ומדפים לקרוואנים , מסילות לתחום התעופה , מסילות לבניית מחסנים , מסילות למידוף נשלף.
מסילות תעשייתיות טלסקופיות הן פתרון יעיל במיוחד כשנדרשת תנועה חלקה של מגירות או של חפצים כבדי משקל. מסילות אלה מהוות חלק מפסי הייצור בתחום הרכב, התעופה, המזון, הלוגיסטיקה ועוד. מאחר שמסילה טלסקופית נדרשת במרבית המקרים לעמוד בעומסים משמעותיים ונדרשת יציבות בתנועת המסילה בזמן פתיחה וסגירה ועמידה בזעזועים בזמן נסיעה ותנועה
אורכים של מסילות לאגר שליפה כפולה | מסילות לאגר
בידקו את אורך המסילה הטלסקופית במצב סגור שיהיה תואם לאורך דפנות המגירה או המדף כמו כן יש לוודא גם שאורך המסילה מאפשר פתיחה מלאה וסגירה נוחה מבחינת סביבת עבודה של מערכת האחסון שאותה אתם מתכננים . מגוון של מסילות לאגר שליפה מלאה במידות: 40 , 50 , 60 , 65 , 70 , 75 , 80 , 90 , 100 , 120 , 140 , 160 .
טיפים להתקנה של מסילות לאגר שליפה כפולה | מסילות לאגר
יש להקפיד על מספר כללים בבניית מגירות ומדפים נשלפים ושימוש במסילות טלסקופיות. בזמן בניית דפנות של מגירות ומדפים יש להקפיד כי דפנות המערכת יהיו מקבילים על מנת לאפשר תנועה חלקה ורציפה של המסילה בזמן פתיחה וסגירה. יש להקפיד שהדופן החיצונית של מסילות טלסקופיות יותקנו באותו גובה ובצורה מופלסת משני צידי הדופן . יש להקפיד על המרווח בין המגירה ו/או המדף לבין הדופן החיצונית על פי מפרט הטכני שמופיע באתר בהתאם לסוג המסילה הטלסקופית .
הוראות תחזוקה לשמירה על אורך חיים שלמסילות לאגר שליפה כפולה | מסילות לאגר
יש לבדוק אחת לתקופה בהתאם לתדירות שימוש במסילה למגירה טלסקופית וסביבת עבודה, שאין חלקיקים זרים בתוך המסילה כגון שבבי מתכת או נסורת עץ…. , יש להקפיד על ניקיון המסילה ובמידת הצורך לגרז באמצעות גריז סיליקון למיסבים את המיסבים שמותקנים בתוך המסילה.
אחד הדברים החשובים בזמן שליפת המגירה או המדף ע"י לחיצה כלפי מעלה של קליפס שמופיע באיור 2 בשני צידי המגירה והחזרתה חזרה למסילה . לוודא כי המיסבים הפנימיים במסילה ממוקמים בקצה הקידמי על מנת לאפשר כניסה חלקה של הדופן הפנימית של המסילה שמותקנת על גבי המגירה, תפגוש את המיסבים כבר בשלב הכנסת המגירה למסילה החיצונית שמותקנת בדופן החיצוני של מערכת המגירות כפי שמופיע באיור במספר 5.
